- JVC model 14FT yang menggunakan Tr Horisontal out C5538 (BU808DFI)
- Sirkit tidak menggunakan tranfo horisontal-driver
- Mati protek dan horisontal tidak kerja
- Eks teknisi..... yang telah dibuat bingung........kali
PEMERIKSAAN :
- Mati protek karena vertikal tidak kerja.....
- .........Vertikal tidak kerja karena flyback belum kerja.
- Cek tegangan B+ normal
- Cek pulsa osilator horisontal sampai transistor horisontal driver dengan osiloskop semua normal
- Sinyal horisontal macet pada transistor horisontal-out......ada apa ini ?????....
- Cek transistor sudah diganti dengan C2499....dan OK-OK saja.....
- Buka skematik diagram.....transistor orisinil pakai C5388
- Cari info data C5388 lewat “datasheet4u.com”.........ooooo....ternyata transistor yang dipakai bukan sembarang transistor.......C5388 merupakan transistor “Darlington” yang mempunyai faktor penguatan (hFe) yang sangat besar.......pantesan saja horisontal driver tidak mampu men-drive C2499.......oh... JVC kenapa pada skema tidak digambarkan kalau pakai Darlington ????
Transistor Darlington C5538 atau BU808DFISOLUSI :
- Kesulitan cari transistor pengganti......kalaupun ada jangan-jangan palsu.....karena transistor sejenis ini jarang digunakan.
- Achirnya kami putuskan modifikasi sirkit dengan mencontek teve china yang menggunakan tranfo horisontal-drive.
CARA MODIFIKASI

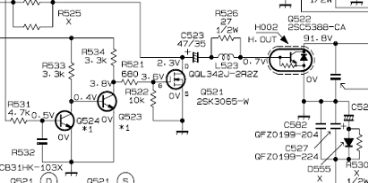

- Lihat skema JVC dibawah yang akan dimodifikasi.
- Tr Q521 hingga elko C523 tidak digunakan.

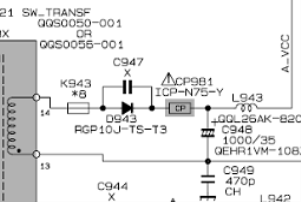

- Sebagai penggantinya kami buatkan sirkit horisontal-driver seperti skema dibawah
- Dari R531 atau basis V431 dipasang tambahan R 220 ohm ke ground
- Tegangan suply 24v untuk horisontal-drive kami ambil dari suply tegangan audio (A_Vcc) dilewatkan resistor sebuah resistor tambahan 220 ohm 2w.
- Tr Horisontal kami gunakan C2499 dan diberi pendingin secukupnya,,,,,,,,,,,Sumber,,,,,
